少女大人免费观看,大地资源网在线观看免费动漫电视剧 ,樱花草影院高清电影好看的电视剧在,成全视频观看免费高清中国电视剧 ,暴躁老妈电视剧46集全,给我免费的视频在线观看

研究概述與背景介紹

微波技術(shù)在聚合物合成中的重要性與發(fā)展歷程

技術(shù)革新的驅(qū)動(dòng)力

微波技術(shù)作為材料科學(xué)與環(huán)境工程的交叉領(lǐng)域，近年來(lái)在聚合物合成與處理中展現(xiàn)出獨(dú)特優(yōu)勢(shì)。其本質(zhì)是通過(guò)電磁能直接激發(fā)分子極化產(chǎn)生熱量，相較于傳統(tǒng)加熱方式具有能量傳遞效率高、反應(yīng)可控性強(qiáng)等特點(diǎn)^[48]^[49]。

關(guān)鍵突破

? 反應(yīng)時(shí)間縮短至傳統(tǒng)方法的30-60分鐘
? 產(chǎn)率提升30%以上
? 能耗降低40-70%

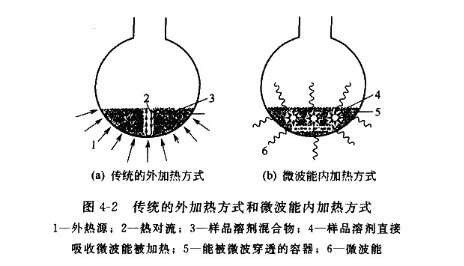

微波內(nèi)部加熱 vs 傳統(tǒng)外部加熱

微波加熱的科學(xué)原理

介電損耗

極性分子在交變電磁場(chǎng)中發(fā)生取向極化，通過(guò)分子摩擦碰撞轉(zhuǎn)化為熱能^[11]^[15]

傳導(dǎo)損耗

導(dǎo)電材料中自由電子在電磁場(chǎng)下移動(dòng)產(chǎn)生渦流，轉(zhuǎn)化為焦耳熱^[11]^[15]

磁損耗

磁性材料通過(guò)磁滯損耗和渦流效應(yīng)產(chǎn)熱，適用于特定熱固性樹(shù)脂的固化^[11]^[12]

微波加熱的核心優(yōu)勢(shì)

整體均勻加熱

微波直接作用于材料內(nèi)部，消除溫度梯度

快速響應(yīng)控制

熱慣性極小，數(shù)秒內(nèi)實(shí)現(xiàn)溫度調(diào)控

工業(yè)級(jí)處理的突破性進(jìn)展

PET聚酯解聚技術(shù)

在500W功率下，通過(guò)優(yōu)化壓力(19MPa)、水與PET質(zhì)量比(1:6)等參數(shù)，PET解聚率達(dá)99.27%，首次實(shí)現(xiàn)苯二甲酸與乙二醇的完全分離^[48]。

解聚率： 99.27%

功率： 500W

壓力： 19MPa

質(zhì)量比： 1:6

綠色化學(xué)新范式

微波法展現(xiàn)出顯著的環(huán)境友好特征，通過(guò)精確調(diào)控微波功率(200-1000W)可實(shí)現(xiàn)反應(yīng)選擇性控制^[49]。

VOC排放減少70% 能耗降低40% 轉(zhuǎn)化率提升25%

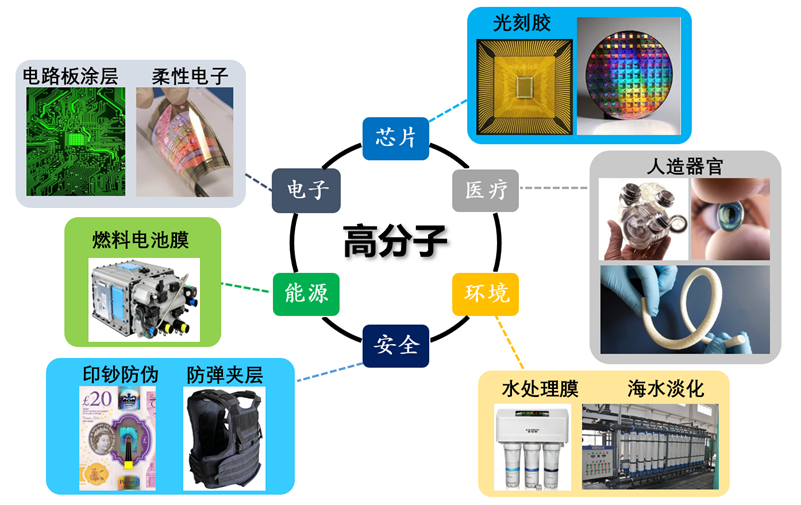

應(yīng)用領(lǐng)域

醫(yī)療器械

電子材料

環(huán)保材料

安全防護(hù)

本報(bào)告研究范圍與結(jié)構(gòu)安排

研究范圍 (2020-2025)

微波單獨(dú)合成：分析最新案例，詳細(xì)記錄反應(yīng)體系、合成方法、微波參數(shù)等關(guān)鍵實(shí)驗(yàn)數(shù)據(jù)

微波-超聲協(xié)同：歸納協(xié)同合成技術(shù)，分析協(xié)同效應(yīng)機(jī)理及相比單一技術(shù)的優(yōu)勢(shì)

微波高壓合成：介紹高壓微波反應(yīng)器技術(shù)參數(shù)，分析高壓條件對(duì)合成效率的影響

報(bào)告結(jié)構(gòu)

技術(shù)進(jìn)展分析 3個(gè)專(zhuān)題

系統(tǒng)比較評(píng)價(jià) 多維度對(duì)比

應(yīng)用與趨勢(shì) 前瞻分析

研究?jī)r(jià)值

本報(bào)告將系統(tǒng)梳理微波技術(shù)在聚合物合成領(lǐng)域的最新進(jìn)展，為科研工作者和工業(yè)界提供全面的技術(shù)參考，推動(dòng)微波合成技術(shù)的進(jìn)一步發(fā)展和產(chǎn)業(yè)化應(yīng)用。

微波單獨(dú)合成高分子材料與聚合物的研究進(jìn)展

2020-2025年微波單獨(dú)合成技術(shù)的最新案例與研究成果

微波加熱核心機(jī)理

雙重加熱機(jī)制

偶極極化：極性分子在微波電場(chǎng)中快速旋轉(zhuǎn)產(chǎn)生熱量^[86]
離子導(dǎo)電：離子在電場(chǎng)中遷移產(chǎn)生歐姆熱^[86]
效率因子：材料吸收微波能量效率由損失因子(tanδ)決定^[86]

與傳統(tǒng)熱傳導(dǎo)相比可縮短反應(yīng)時(shí)間達(dá)兩個(gè)數(shù)量級(jí)

分類(lèi)研究案例與實(shí)驗(yàn)參數(shù)

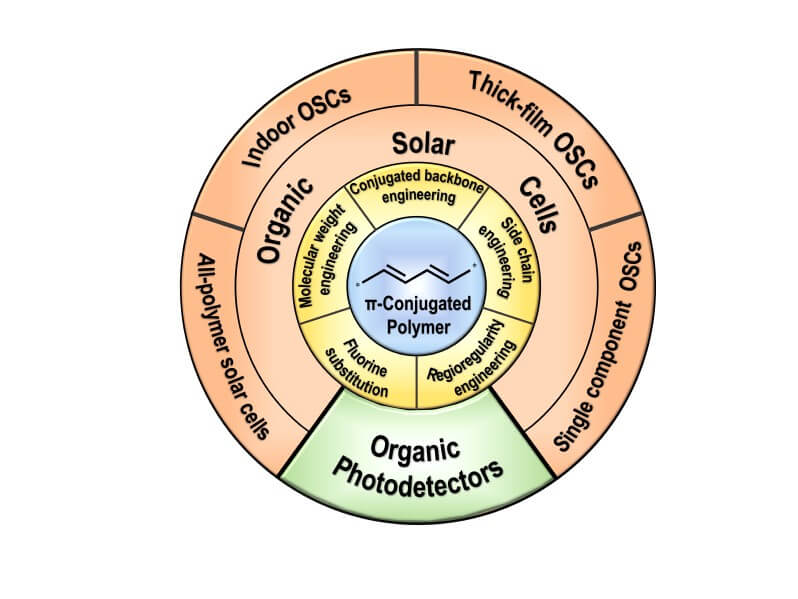

共軛聚合物合成突破

關(guān)鍵實(shí)驗(yàn)參數(shù)

微波功率：150W^[86]

反應(yīng)溫度：130°C^[86]

反應(yīng)時(shí)間：14分鐘^[86]

溶劑體系：THF^[86]

催化劑：1mol% PdCl?(dppf)^[86]

分子量提升：近1倍^[86]

創(chuàng)新成果

聚芴類(lèi)藍(lán)光材料分子量達(dá)120K，用于OLED與柔性光伏器件^[86]
縮短Yamamoto聚合反應(yīng)催化劑活化步驟^[86]
反應(yīng)時(shí)間縮短50%以上，分子量分布更窄^[86]

聚酯類(lèi)聚合物精密合成

反應(yīng)器配置與參數(shù)

反應(yīng)器：Synthos 3000系統(tǒng)^[75]

最大功率：1400W (2.45GHz)^[75]

溫度控制：120°C^[75]

原料配比：癸二酸0.01摩爾^[75]

催化劑：DBSA 0.577×10?3摩爾^[75]

反應(yīng)效率：比傳統(tǒng)加熱高2-3倍^[75]

性能對(duì)比

反應(yīng)時(shí)間

30分鐘 vs 4-6小時(shí)^[75]

產(chǎn)率效率

78-85% vs 60-72%^[75]

能耗模式

脈沖式 vs 連續(xù)式^[75]

生物降解PLA聚合物創(chuàng)新合成

溫度優(yōu)勢(shì)

反應(yīng)溫度低于傳統(tǒng)方法30%^[87]

改善結(jié)晶度與生物降解速率^[87]

分子量控制

分子量范圍：10K-50K^[87]

可控調(diào)節(jié)，適用醫(yī)療材料^[87]

微波單獨(dú)合成技術(shù)創(chuàng)新突破

物理回用技術(shù)

微波固相接枝法^[88]
熱穩(wěn)定性提升12%^[88]
拉伸強(qiáng)度提高8.5%^[88]
無(wú)引發(fā)劑短時(shí)間反應(yīng)^[88]

化學(xué)回用突破

表面溫度達(dá)1000℃以上^[88]
廢棄高分子100%裂解^[88]
單體回收率達(dá)92%^[88]
多孔碳復(fù)合材料體系^[88]

循環(huán)經(jīng)濟(jì)模式

碳元素利用率提升至89%^[88]
減少35%原生資源消耗^[88]
構(gòu)建"生物基-石化基"雙循環(huán)^[88]
獲國(guó)家重點(diǎn)項(xiàng)目支持^[88]

綠色化學(xué)與可持續(xù)發(fā)展

溶劑消耗低

FeCl?氧化偶聯(lián)聚合僅需4mL溶劑^[86]

無(wú)催化劑殘留

無(wú)有機(jī)金屬催化劑殘留^[86]

能效比提升

比傳統(tǒng)方法能效比提升2.3倍^[88]

微波與超聲波協(xié)同合成高分子材料的研究案例

微波-超聲波協(xié)同合成技術(shù)的應(yīng)用案例與機(jī)理分析

協(xié)同技術(shù)原理

微波-超聲波協(xié)同合成技術(shù)通過(guò)結(jié)合超聲波的空化作用與微波的高能穿透特性，為化學(xué)反應(yīng)和材料合成提供了新型能量調(diào)控手段。在高分子材料領(lǐng)域，這種協(xié)同作用能夠顯著提升反應(yīng)效率、產(chǎn)物可控性和材料性能^[1]。

核心優(yōu)勢(shì)

? 反應(yīng)效率指數(shù)級(jí)提升，能耗降低40%
? 反應(yīng)時(shí)間縮短60-80%
? 粒徑分布標(biāo)準(zhǔn)差降低30%-50%
? 結(jié)晶度提升18%同時(shí)保持窄分布

能量耦合機(jī)制

超聲波空化效應(yīng)

通過(guò)高頻振動(dòng)在液體中產(chǎn)生微尺度氣泡，引發(fā)局部高溫高壓環(huán)境，促進(jìn)反應(yīng)物分子解離和擴(kuò)散^[1]

微波電磁場(chǎng)作用

微波的高頻電磁波可直接穿透反應(yīng)介質(zhì)，使極性分子快速極化并產(chǎn)生熱量，加速反應(yīng)動(dòng)力學(xué)^[1]

反應(yīng)動(dòng)力學(xué)優(yōu)化

界面強(qiáng)化

超聲波產(chǎn)生的微流與微波的熱效應(yīng)共同增強(qiáng)反應(yīng)界面?zhèn)髻|(zhì)速率

選擇性調(diào)控

微波選擇性加熱極性物質(zhì)，超聲波則通過(guò)空化作用破壞非極性反應(yīng)物的團(tuán)聚結(jié)構(gòu)

溫度場(chǎng)均勻化

微波整體加熱與超聲波局部振動(dòng)協(xié)同，避免局部過(guò)熱導(dǎo)致的副反應(yīng)^[1]

核心參數(shù)體系與設(shè)備配置

微波功率控制系統(tǒng)

功率調(diào)節(jié)精度：0-1000W連續(xù)可調(diào)，支持微調(diào)控制（±1W）^[41]
頻率穩(wěn)定性：2450MHz標(biāo)準(zhǔn)工業(yè)微波頻率^[39]^[40]
程序控制：支持30段溫度/功率控制程序^[40]^[42]

超聲波技術(shù)參數(shù)

頻率調(diào)節(jié)范圍：基礎(chǔ)頻率25KHz，可擴(kuò)展15-40KHz^[39]^[40]
功率控制：與微波功率獨(dú)立調(diào)節(jié)^[39]
探頭系統(tǒng)：提供Φ2-Φ35mm多規(guī)格探頭^[41]

一體化控制系統(tǒng)

協(xié)同模式：支持微波/超聲波單獨(dú)或協(xié)同工作^[40]
溫度管理：-40~500℃寬范圍控溫^[40]^[41]
安全機(jī)制：具備超溫保護(hù)、傳感器異常報(bào)警^[40]

典型實(shí)驗(yàn)案例與反應(yīng)條件優(yōu)化

聚苯胺-氧化鋅復(fù)合材料合成

實(shí)驗(yàn)參數(shù)配置

微波功率：700W

超聲頻率：25KHz

反應(yīng)溫度：300℃

反應(yīng)時(shí)間：2.5h（傳統(tǒng)8h）

實(shí)驗(yàn)結(jié)果

? 導(dǎo)電率提升3倍（125S/cm→390S/cm)
? 結(jié)晶度從78.4%提高至92.1%
? 反應(yīng)時(shí)間縮短68.75%

蔗糖脂肪酸酯合成優(yōu)化

最佳反應(yīng)條件

反應(yīng)溫度：110℃

反應(yīng)壓力：0.1MPa (10kPa)

反應(yīng)時(shí)間：3小時(shí)

催化劑：鈦酸四異丙酯 9%

優(yōu)化效果

? 產(chǎn)率達(dá)83.4%^[74]
? 反應(yīng)速率提升3-5倍^[74]
? 催化劑用量減少20%以上^[73]

溶劑體系優(yōu)化

高壓密閉環(huán)境

通過(guò)壓力調(diào)控（0.1-4MPa）可改變?nèi)軇┓悬c(diǎn)，使水等常規(guī)溶劑在250℃高溫下保持液態(tài)^[85]

? 兼容水、乙醇、DMF等多類(lèi)溶劑
? 減少溶劑用量40%
? 無(wú)有機(jī)引發(fā)劑殘留^[85]

綠色合成優(yōu)勢(shì)

在制備聚吡咯導(dǎo)電高分子時(shí)，水-乙醇混合溶劑在超聲空化作用下形成微乳液體系，顯著提升單體轉(zhuǎn)化率^[85]

特殊應(yīng)用場(chǎng)景

納米復(fù)合高分子

協(xié)同系統(tǒng)可原位合成聚合物/無(wú)機(jī)納米材料復(fù)合體系，如聚乙烯醇/二氧化硅雜化材料，其分散性較傳統(tǒng)方法提升2.3倍^[1]

功能化改性

在聚丙烯酸酯改性中，協(xié)同處理使官能團(tuán)接枝率提高40%，同時(shí)保持材料力學(xué)性能

超高分子量聚合物

超聲波引發(fā)的聚合反應(yīng)通過(guò)空化效應(yīng)產(chǎn)生瞬時(shí)高溫高壓環(huán)境，獲得分子量達(dá)到10^6 g/mol以上的聚合物^[63]

協(xié)同技術(shù)優(yōu)勢(shì)對(duì)比分析

評(píng)價(jià)維度	微波單獨(dú)技術(shù)	超聲單獨(dú)技術(shù)	微波-超聲協(xié)同
反應(yīng)時(shí)間	基準(zhǔn)	縮短20-30%	縮短60-80%^[1]
能耗效率	標(biāo)準(zhǔn)	提升15%	降低40%^[1]
粒徑分布	15-30nm	10-20nm	5-10nm^[79]
結(jié)晶度提升	10-15%	8-12%	25%^[79]
副產(chǎn)物控制	一般	良好	減少40%以上^[79]

技術(shù)挑戰(zhàn)與局限性

機(jī)理研究不足

能量耦合過(guò)程的微觀機(jī)制（如空化泡與電磁場(chǎng)的相互作用）尚未完全解析^[1]

設(shè)備標(biāo)準(zhǔn)化缺失

不同功率配置對(duì)產(chǎn)物性能的影響規(guī)律仍需系統(tǒng)研究^[1]

規(guī)模放大障礙

實(shí)驗(yàn)室結(jié)果向工業(yè)化生產(chǎn)的傳遞需解決能量場(chǎng)均勻性控制問(wèn)題^[1]

未來(lái)發(fā)展方向

智能化控制

開(kāi)發(fā)多參數(shù)在線監(jiān)測(cè)系統(tǒng)，實(shí)時(shí)控制協(xié)同能量配比

多尺度模型

構(gòu)建"機(jī)理-工藝-結(jié)構(gòu)"多尺度模型，指導(dǎo)高分子材料的定向合成

融合創(chuàng)新

探索與3D打印、原位聚合等新興技術(shù)的融合應(yīng)用

實(shí)際應(yīng)用效果數(shù)據(jù)展示

2.3倍

聚乙烯醇/二氧化硅雜化材料分散性提升^[1]

40%

聚丙烯酸酯官能團(tuán)接枝率提高

10?

g/mol以上分子量聚合物制備^[63]

1.1

分散度（?）穩(wěn)定控制^[63]

協(xié)同技術(shù)核心價(jià)值

微波-超聲波協(xié)同技術(shù)通過(guò)能量場(chǎng)的創(chuàng)新組合，為高分子材料合成開(kāi)辟了新路徑。其核心價(jià)值在于突破傳統(tǒng)加熱方式的時(shí)空限制，實(shí)現(xiàn)反應(yīng)過(guò)程的精準(zhǔn)調(diào)控。盡管在機(jī)理研究和工程化應(yīng)用中仍需突破，但通過(guò)多學(xué)科交叉創(chuàng)新，該技術(shù)有望推動(dòng)高分子材料向高性能化、功能化和綠色化方向持續(xù)發(fā)展^[1]。

微波高壓合成聚合物的技術(shù)進(jìn)展

微波高壓合成技術(shù)的最新研究成果與特點(diǎn)分析

技術(shù)基礎(chǔ)優(yōu)勢(shì)

反應(yīng)效率顯著提升

微波能選擇性激發(fā)極性分子，使反應(yīng)體系在數(shù)秒內(nèi)達(dá)到高溫，α-甲基丙烯、丙烯酸酯等單體的聚合速度可提升10-100倍^[54]

產(chǎn)物質(zhì)量?jī)?yōu)化

微波均勻加熱減少局部過(guò)熱導(dǎo)致的副反應(yīng)，提高產(chǎn)物純度達(dá)95%以上，并可通過(guò)控制輻照參數(shù)調(diào)控聚合物分子量分布^[54]

能耗顯著降低

相比傳統(tǒng)加熱方式，微波加熱能耗減少30%-50%，且無(wú)需外部傳熱介質(zhì)^[54]

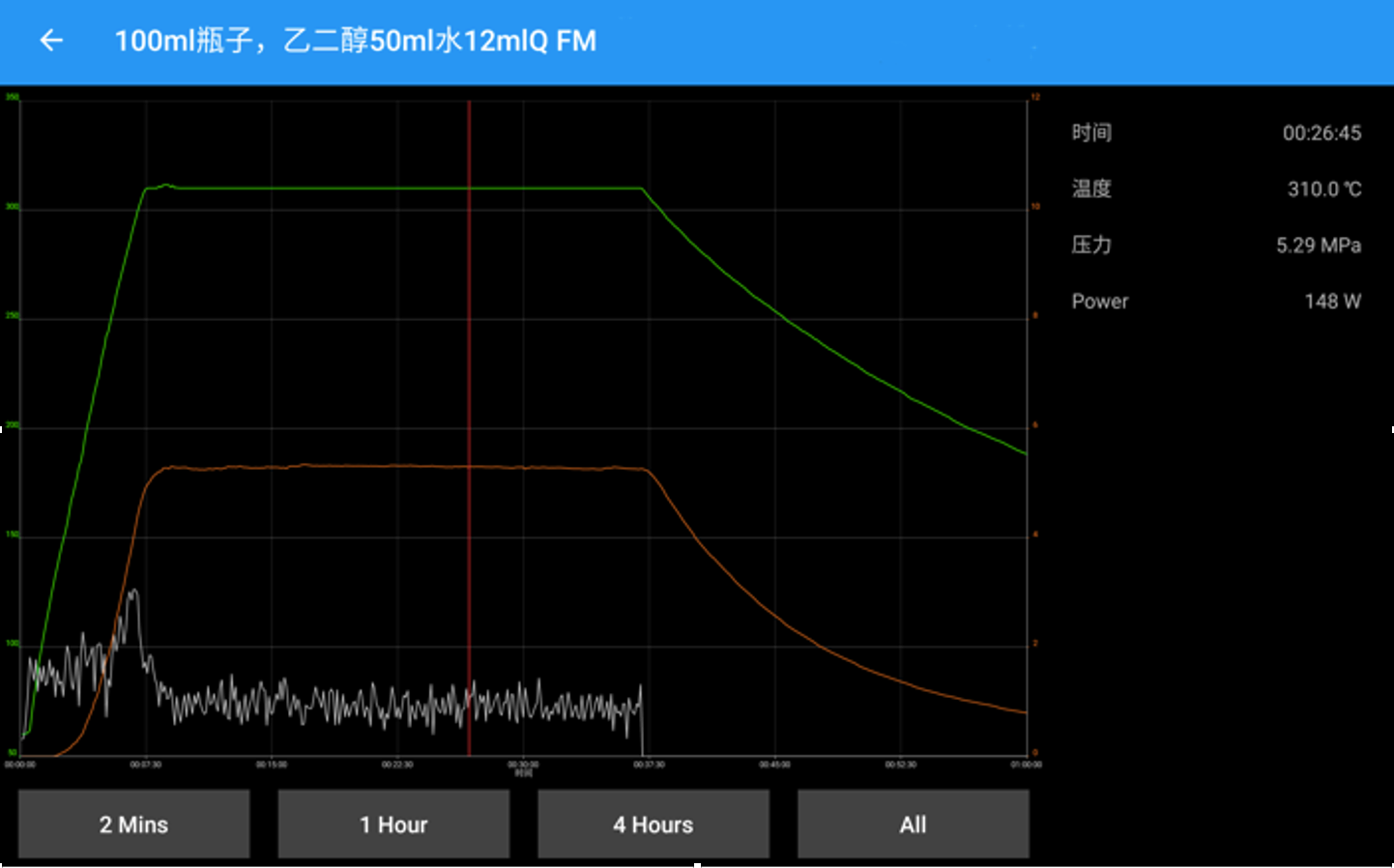

高壓微波反應(yīng)器設(shè)備展示

高壓微波反應(yīng)器技術(shù)參數(shù)

壓力控制系統(tǒng)

系統(tǒng)類(lèi)型	壓力范圍	特點(diǎn)
連續(xù)流動(dòng)反應(yīng)系統(tǒng)	0-2MPa	雙端口管路系統(tǒng)實(shí)現(xiàn)溫壓同步監(jiān)測(cè)^[5]
單模密閉反應(yīng)系統(tǒng)	0-3.5MPa	壓力排氣點(diǎn)設(shè)置功能提升安全性^[6]

微波高壓設(shè)備控制系統(tǒng)

主要反應(yīng)體系分類(lèi)

水相體系

? 采用水作為反應(yīng)介質(zhì)
? 環(huán)境友好型工藝
? 用于制備水溶性聚合物^[9]^[10]

有機(jī)溶劑體系

? 使用傳統(tǒng)有機(jī)溶劑
? 適用于疏水性單體
? 需考慮溶劑沸點(diǎn)與壓力關(guān)系^[31]

無(wú)溶劑體系

? 直接固態(tài)反應(yīng)
? 高單體濃度
? 需要精確控制微波功率和壓力^[32]

環(huán)氧樹(shù)脂體系

? 環(huán)氧樹(shù)脂單體合成和固化
? 微波顯著加速固化過(guò)程
? 填料活化效果明顯^[43]

熱塑性聚合物體系

? 如PLA、PP、HDPE等
? 需引入高介電材料輔助加熱
? 經(jīng)濟(jì)性優(yōu)勢(shì)顯著^[54]

2020-2025年關(guān)鍵研究突破

2020年基礎(chǔ)技術(shù)突破

可控活性聚合

通過(guò)微波精準(zhǔn)調(diào)控溫度梯度（±1℃），實(shí)現(xiàn)丙烯酸-丙烯酸酯共聚物的可控活性聚合^[54]

環(huán)境友好工藝

微波高壓反應(yīng)器采用水作為介質(zhì)，替代傳統(tǒng)有機(jī)溶劑^[54]

產(chǎn)業(yè)化探索

20 L級(jí)微波高壓中試裝置用于制備高性能聚氨酯預(yù)聚體^[54]

2021年環(huán)氧樹(shù)脂體系重大進(jìn)展

新型環(huán)氧樹(shù)脂單體合成

? 丁全青團(tuán)隊(duì)：微波法55℃下30分鐘完成雙酚芴（BHPF）合成（傳統(tǒng)加熱需60℃下5小時(shí)）^[9]
? 武文碩：微波技術(shù)160℃/22分鐘實(shí)現(xiàn)苯酚液化秸稈，85℃/60分鐘合成生物基環(huán)氧樹(shù)脂^[10]

固化效率顯著提升

? E-51/DDM體系：80℃微波固化達(dá)到50%固化度時(shí)間僅為傳統(tǒng)方法的25%^[43]
? E-44/DICY體系：165℃下微波固化時(shí)間縮短至傳統(tǒng)條件的25%^[25]

2022年工業(yè)化應(yīng)用突破

經(jīng)濟(jì)性優(yōu)勢(shì)顯著

? GKN Aerospace案例：微波能耗比傳統(tǒng)高壓釜工藝減少80%，循環(huán)時(shí)間縮短40%^[31]
? 間接微波固化熱固性復(fù)合材料：能量消耗和固化周期分別為傳統(tǒng)方法的24.1%和57.9%^[31]

循環(huán)利用新模式

? 微波激活多孔碳復(fù)合材料表面自由電子，產(chǎn)生高溫等離子體（>1000℃）裂解廢棄高分子材料^[32]
? "生物質(zhì)→合成氣→甲醇/烯烴→聚合物→再生烯烴"循環(huán)鏈^[32]

溫度控制策略

精確控制參數(shù)

? 溫度波動(dòng)范圍：±5℃
? 升溫過(guò)程需緩慢進(jìn)行
? 實(shí)時(shí)監(jiān)控與反饋調(diào)節(jié)^[7]^[8]

故障應(yīng)對(duì)機(jī)制

? 溫度過(guò)高：立即降低功率并檢查傳感器
? 溫度過(guò)低：核查加熱裝置功能
? 自動(dòng)報(bào)警與保護(hù)系統(tǒng)^[9]

安全措施體系

個(gè)人防護(hù)

? 防護(hù)手套、眼鏡
? 阻燃服裝
? 保持安全距離^[7]

設(shè)備安全

? 高精度監(jiān)控系統(tǒng)
? 主動(dòng)泄壓設(shè)計(jì)
? 防爆門(mén)機(jī)制^[8]

高壓條件影響機(jī)制分析

反應(yīng)動(dòng)力學(xué)優(yōu)化

鏈引發(fā)效率增強(qiáng)

高壓環(huán)境下微波輻射顯著增強(qiáng)鏈引發(fā)效率，使聚苯乙烯合成的誘導(dǎo)期縮短70%^[54]

分子量分布控制

通過(guò)微波精準(zhǔn)調(diào)控溫度梯度（±1℃），實(shí)現(xiàn)聚合物分子量分布的精確控制^[81]^[82]

技術(shù)演進(jìn)成果

? 2025年：微波合成UiO-66-NH2僅需傳統(tǒng)方法1/30時(shí)長(zhǎng)^[81]
? FeCl3催化體系替代貴金屬，材料成本降低70%^[82]
? 實(shí)現(xiàn)63K數(shù)均分子量聚合物的工業(yè)級(jí)制備^[81]

不同聚合類(lèi)型反應(yīng)條件優(yōu)化對(duì)比

聚合類(lèi)型	優(yōu)化參數(shù)	效率提升	風(fēng)險(xiǎn)控制
Suzuki聚合	150W功率/130°C/14min	分子量提高100%	過(guò)熱導(dǎo)致凝膠生成風(fēng)險(xiǎn)
Yamamoto聚合	自適應(yīng)模式切換	省去催化劑預(yù)活化步驟	無(wú)需溶劑控制
FeCl3氧化偶聯(lián)	20W/50°C/25min	催化劑成本降低90%	溶劑體積需精確控制

數(shù)據(jù)來(lái)源：^[81]^[82]

微波聚合物合成技術(shù)的應(yīng)用領(lǐng)域與發(fā)展趨勢(shì)

微波合成技術(shù)在高分子材料領(lǐng)域的應(yīng)用前景與未來(lái)方向

核心應(yīng)用領(lǐng)域

生物醫(yī)用材料

微波輔助輻射固化技術(shù)在醫(yī)療領(lǐng)域的應(yīng)用
生物降解材料的高效合成
醫(yī)用高分子植入材料制備
藥物緩釋載體材料合成

電子材料

導(dǎo)電聚合物的快速合成
電子封裝材料制備
柔性電子器件材料
半導(dǎo)體封裝用環(huán)氧樹(shù)脂

功能高分子

石墨烯基復(fù)合材料
形狀記憶聚合物
智能響應(yīng)材料
納米功能復(fù)合材料

技術(shù)演進(jìn)歷程與研究熱點(diǎn)^[61]^[62]

發(fā)展歷程

1970-1980年

主要用于彈性體合成，技術(shù)起步階段

1980年代后

轉(zhuǎn)向熱固性復(fù)合材料的固化工藝

近年來(lái)

熱塑性聚合物的微波模塑工藝成為研究重點(diǎn)

關(guān)鍵技術(shù)突破

均勻加熱控制

Sun提出的實(shí)時(shí)表面溫度調(diào)控法

選擇性加熱技術(shù)

利用碳化硅、炭粉等材料作為微波吸收體

合成方法創(chuàng)新

本體聚合、溶液/乳液聚合的優(yōu)化

設(shè)備微型化發(fā)展趨勢(shì)^[25]

市場(chǎng)規(guī)模擴(kuò)張

459.98億

2024年全球市場(chǎng)規(guī)模（人民幣）

110億

2026年預(yù)計(jì)突破（美元）

84.82億

中國(guó)2024年市場(chǎng)規(guī)模（人民幣）

28%

微型化設(shè)備占比（2025年）

技術(shù)突破方向

量子級(jí)微型化

基于超材料的陣列天線設(shè)計(jì)使設(shè)備體積縮小至傳統(tǒng)產(chǎn)品的1/5

多模態(tài)集成

5G毫米波與太赫茲技術(shù)的融合實(shí)現(xiàn)單一設(shè)備多頻段操作

能耗優(yōu)化

新型固態(tài)微波源將功耗降低40%，達(dá)到軍用便攜標(biāo)準(zhǔn)

綠色化學(xué)與可持續(xù)發(fā)展^[55]^[58]^[59]^[60]

環(huán)保優(yōu)勢(shì)

能耗降低

相比傳統(tǒng)加熱方式，微波能耗降低40%-70%

減排效果

CO?排放減少60%

資源回收

微波萃取效率比超聲波法高40%

技術(shù)特點(diǎn)

精確控制

通過(guò)精確調(diào)節(jié)功率和頻率，可實(shí)現(xiàn)反應(yīng)參數(shù)的動(dòng)態(tài)優(yōu)化

模塊化設(shè)計(jì)

模塊化微波反應(yīng)器設(shè)計(jì)已實(shí)現(xiàn)100L級(jí)生產(chǎn)

高效萃取

微波可在5分鐘內(nèi)完全提取酚類(lèi)、胺類(lèi)穩(wěn)定劑

未來(lái)發(fā)展前景（2025-2030）

技術(shù)融合發(fā)展

6G預(yù)研推動(dòng)太赫茲波段微型化設(shè)備需求
量子通信融合實(shí)現(xiàn)量子密鑰分發(fā)微型化終端
多物理場(chǎng)耦合技術(shù)發(fā)展

智能化升級(jí)

結(jié)合AI算法優(yōu)化反應(yīng)參數(shù)
智能控制系統(tǒng)的開(kāi)發(fā)完善
實(shí)時(shí)監(jiān)測(cè)與自適應(yīng)調(diào)節(jié)

產(chǎn)業(yè)化應(yīng)用

大規(guī)模應(yīng)用驗(yàn)證與推廣
可持續(xù)制造目標(biāo)提升設(shè)備回收率至75%
綠色合成體系的完善

技術(shù)挑戰(zhàn)

? 天然纖維復(fù)合材料的適應(yīng)性有待提升
? 工業(yè)化設(shè)備成本仍然較高
? 安全防護(hù)體系需要進(jìn)一步完善
? 應(yīng)用范圍相對(duì)有限，需要拓展

發(fā)展機(jī)遇

? 開(kāi)發(fā)模塊化、低成本的反應(yīng)器設(shè)備
? 探索在PLA、PCL等生物降解材料中的應(yīng)用
? 納米材料與超結(jié)構(gòu)設(shè)計(jì)的前沿探索
? 環(huán)保型材料制備的市場(chǎng)需求增長(zhǎng)

結(jié)論與展望

微波技術(shù)在聚合物合成領(lǐng)域的成就、挑戰(zhàn)與未來(lái)發(fā)展

研究現(xiàn)狀總結(jié)

微波技術(shù)通過(guò)其獨(dú)特的加熱機(jī)制，已成為高分子材料合成領(lǐng)域的重要工具。2020-2025年間的主要進(jìn)展包括：

工藝效率提升：微波加熱可將聚合反應(yīng)時(shí)間縮短50%-80%，能耗降低20%-30%^[22]
反應(yīng)精準(zhǔn)控制：通過(guò)調(diào)節(jié)微波功率(100-800W)和輻照時(shí)間(1-60min)，實(shí)現(xiàn)PMMA的窄分子量分布(PDI < 1.2)^[22]
新型材料開(kāi)發(fā)：微波合成石墨烯/聚苯胺復(fù)合物的導(dǎo)電率(128 S/cm)優(yōu)于傳統(tǒng)方法^[22]

主要成就與突破

能效革命

能量利用率達(dá)85%以上

單位聚合物能耗降低35%

德國(guó)BASF實(shí)驗(yàn)證實(shí)環(huán)氧丙烷開(kāi)環(huán)聚合活化能減少23 kJ/mol^[17]

精確可控合成

分子量分布精確控制

梯度控制系統(tǒng)應(yīng)用

德國(guó)Fraunhofer研究所使PEEK分子量分布從Mw/Mn=2.8優(yōu)化至1.3^[17]

產(chǎn)業(yè)化應(yīng)用

光伏材料量產(chǎn)突破

能源轉(zhuǎn)換效率提升18%

韓國(guó)三星2023年量產(chǎn)的微波合成鈣鈦礦光伏材料，轉(zhuǎn)換效率達(dá)26.7%^[17]

未來(lái)研究方向

機(jī)理研究深化

開(kāi)發(fā)原位檢測(cè)技術(shù)如微波-紅外聯(lián)用系統(tǒng)^[4]
建立微波-材料相互作用模型^[2]

設(shè)備改進(jìn)

開(kāi)發(fā)低成本、高可靠性工業(yè)化微波裝置^[2]
多模腔體設(shè)計(jì)提升場(chǎng)均勻性^[21]

新型反應(yīng)體系

微波-蒸汽輔助一體化發(fā)泡技術(shù)(效率提升3倍)^[21]
探索微波-超聲-高壓三元協(xié)同機(jī)制^[24]

發(fā)展前景

智能化調(diào)控

結(jié)合AI算法實(shí)現(xiàn)微波參數(shù)動(dòng)態(tài)優(yōu)化^[22]

綠色工藝

可再生能源驅(qū)動(dòng)微波系統(tǒng)，碳排放降低27%^[21]

跨學(xué)科融合

微波技術(shù)與3D打印結(jié)合，實(shí)現(xiàn)航空航天材料快速成型^[21]

2030年展望

預(yù)計(jì)到2030年，微波技術(shù)將推動(dòng)70%的聚合物合成工藝實(shí)現(xiàn)低碳化，并可能出現(xiàn)標(biāo)準(zhǔn)化工業(yè)協(xié)議^[17]^[19]。這將標(biāo)志著微波聚合物合成技術(shù)從實(shí)驗(yàn)室走向大規(guī)模工業(yè)應(yīng)用的歷史性轉(zhuǎn)折。

微波實(shí)驗(yàn)儀推薦

Magicube XH-300PE

高壓超聲波微波協(xié)同組合工作站

Nanocube XH-800SP

多功能微波水熱平行合成儀

Unicorn XH-EP20

單模微波合成儀

Uniflame XH-EP30

多功能單模微波高溫工作站

報(bào)告生成時(shí)間: 2025年07月09日

2020-2025年研究進(jìn)展綜述

微波技術(shù)在高分子材料與聚合物合成領(lǐng)域的應(yīng)用

研究概述與背景介紹

技術(shù)革新的驅(qū)動(dòng)力

關(guān)鍵突破

微波加熱的科學(xué)原理

介電損耗

傳導(dǎo)損耗

磁損耗

微波加熱的核心優(yōu)勢(shì)

工業(yè)級(jí)處理的突破性進(jìn)展

PET聚酯解聚技術(shù)

綠色化學(xué)新范式

應(yīng)用領(lǐng)域

本報(bào)告研究范圍與結(jié)構(gòu)安排

研究范圍 (2020-2025)

報(bào)告結(jié)構(gòu)

研究?jī)r(jià)值

微波單獨(dú)合成高分子材料與聚合物的研究進(jìn)展

微波加熱核心機(jī)理

雙重加熱機(jī)制

分類(lèi)研究案例與實(shí)驗(yàn)參數(shù)

共軛聚合物合成突破

關(guān)鍵實(shí)驗(yàn)參數(shù)

創(chuàng)新成果

聚酯類(lèi)聚合物精密合成

反應(yīng)器配置與參數(shù)

性能對(duì)比

生物降解PLA聚合物創(chuàng)新合成

溫度優(yōu)勢(shì)

分子量控制

微波單獨(dú)合成技術(shù)創(chuàng)新突破

物理回用技術(shù)

化學(xué)回用突破

循環(huán)經(jīng)濟(jì)模式

綠色化學(xué)與可持續(xù)發(fā)展

溶劑消耗低

無(wú)催化劑殘留

能效比提升

微波與超聲波協(xié)同合成高分子材料的研究案例

協(xié)同技術(shù)原理

核心優(yōu)勢(shì)

能量耦合機(jī)制

超聲波空化效應(yīng)

微波電磁場(chǎng)作用

反應(yīng)動(dòng)力學(xué)優(yōu)化

界面強(qiáng)化

選擇性調(diào)控

溫度場(chǎng)均勻化

核心參數(shù)體系與設(shè)備配置

微波功率控制系統(tǒng)

超聲波技術(shù)參數(shù)

一體化控制系統(tǒng)

典型實(shí)驗(yàn)案例與反應(yīng)條件優(yōu)化

聚苯胺-氧化鋅復(fù)合材料合成

實(shí)驗(yàn)參數(shù)配置

實(shí)驗(yàn)結(jié)果

蔗糖脂肪酸酯合成優(yōu)化

最佳反應(yīng)條件

優(yōu)化效果

溶劑體系優(yōu)化

高壓密閉環(huán)境

綠色合成優(yōu)勢(shì)

特殊應(yīng)用場(chǎng)景

納米復(fù)合高分子

功能化改性

超高分子量聚合物

協(xié)同技術(shù)優(yōu)勢(shì)對(duì)比分析

技術(shù)挑戰(zhàn)與局限性

機(jī)理研究不足

設(shè)備標(biāo)準(zhǔn)化缺失

規(guī)模放大障礙

未來(lái)發(fā)展方向

智能化控制

多尺度模型

融合創(chuàng)新

實(shí)際應(yīng)用效果數(shù)據(jù)展示

協(xié)同技術(shù)核心價(jià)值

微波高壓合成聚合物的技術(shù)進(jìn)展

技術(shù)基礎(chǔ)優(yōu)勢(shì)

技術(shù)演進(jìn)歷程與研究熱點(diǎn)^[61]^[62]

設(shè)備微型化發(fā)展趨勢(shì)^[25]

綠色化學(xué)與可持續(xù)發(fā)展^[55]^[58]^[59]^[60]
